Rauch- Gas- und Staub- Absaugsysteme

Digitales Absaugsystem
9000-5000i

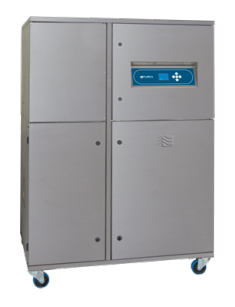

Dgitales Absaugsystem 9000-5000i

Aufbauschematik

1. Sauganschluss (links o. hinten)
2. Labyrinth Sackvorfilter
3. Hauptfilter (Aktivkohle)
4. Hauptfilter (HEPA)
5. Reinluftauslass (Oben)
5. Filterverriegelung
7. Filtertypenschild

2a. Vorfiltermatte
2b. Taschensackfilter

Aubsaugsystem für Anwendungen mit einem maximalen Saugvolumenbedarf
von 2600m³/h.

Dreistufige Filtrierung

Die Geräte saugen die erzeugten Luftverunreinigungen ab, filtern gesundheitsschädliche Partikel und Gase anhand eines dreistufigen Prozesses heraus und führen die gereinigte Luft an den Arbeitsplatz zurück.

Filterstufen-

  • Labyrint Balgensack Grobpartikelfilter
  • Feinstaubfilter
  • Aktivkohlefilter

Digitales Kontrollsystem

Die digitale Steuerung des Systems regelt die Pumpenleistung je nach Sättigungsgrad der Partikelfilter auf das eingestellte Absaugvolumen nach.
Somit läuft die Pumpe bis zur vollständigen Filtersättigung mit optimaler Saugleistung.

Für den Fall, dass beim Prozess große Mengen an Partikeln anfallen, wird alternativ der Einbau eines Inlinefilters empfohlen.

Eigenschaften

  • Vollautomatisches Kontrollsystem regelt die Einhaltung eines konstanten Saugstroms durch variable Motorgeschwindigkeit über die gesamte Filterstandzeit
  • Permanente Überwachung der Reinluft durch Gas- und Partikelsensoren
  • Permanente Überwachung der Prozessluft durch Temperatursensor
  • Statusanzeige der aktuellen Parameter auf dem Grafikdisplay
  • Anzeige des Sättigungsgrades der Partikelfilter
  • Anzeige des Sättigungsgrades des Aktivkohlefilters
  • Optische und akustische Meldung von Warnungen und Störungen
  • Integrierter Labyrinth- Balgensackfilter zur Aufnahme großer Partikel
  • Aktivkohlefilter zur Neutralisierung von Prozessgasen
  • HEPA Filter oder Taschenfilter zur Aufnahme von Feinstaub
  • Fern Ein- ausschaltung
  • Fehlersignal an angeschlossene Maschinen bei Auftreten einer Störung
  • Einstellbare Vor- und Nachlaufzeit
  • Volumenstromregelung

5000i Standardfilter
FiltertypFilterbezeichnungCode
HauptfilterHEPA110.633
HauptfilterAktivkohle110.627
SackfilterTaschenfilter111.038
SackfilterLabyrinth F8/F9111.006

Technische Daten9000-5000i
Artikelnummer103.071.055.50D
Spannung400V 3Ph+N
Leistungsaufnahme7,5kW
Frequenz50/60Hz
Geräuschentwicklung59dBA
Durchsatz (maximal)5000m³/h
Unterdruck (maximal)12kPa
Abmessungen B x T x H1250x892x1804mm
Gewicht (inkl. Filter)400kg
Sauganschluss Ø200mm
DatenblattDatenblatt 9000-5000i
