Rauch- Gas- und Staub- Absaugsysteme

Digitale Absaugsysteme
9000-800i-2T / 9000-800i-3T

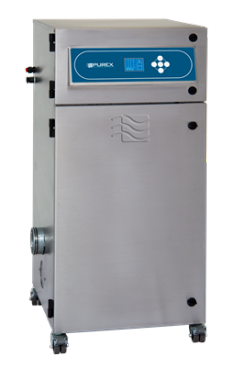

Digitale Absaugsysteme 9000-800i-2T / 800i-3T

800i-2T

Aufbauschematik 800i-2T
  1. Sauganschluss (links)
  2. Labyrinth Sackvorfilter
  3. Hauptfilter (HEPA-teil)
  4. Hauptfilter (Aktivkohle-teil)
  5. Reinluftauslass (Rückseite)
  6. Filterverriegelung
  7. Filtertypenschild
800i-3T

Aufbauschematik 800i-3T
  1. Hauptfilter HEPA
  2. Hauptfilter Aktivkohle

Aubsaugsystem für Anwendungen mit einem maximalen Saugvolumenbedarf
von 450m³/h.

Dreistufige Filtrierung

Die Geräte saugen die erzeugten Luftverunreinigungen ab, filtern gesundheitsschädliche Partikel und Gase anhand eines dreistufigen Prozesses heraus und führen die gereinigte Luft an den Arbeitsplatz zurück.

Filterstufen-

  • Labyrint Balgensack Grobpartikelfilter
  • HEPA Feinstaubfilter mit Vorfilterflies
  • Aktivkohlefilter

Digitales Kontrollsystem

Die digitale Steuerung der Systeme regelt die Pumpenleistung je nach Sättigungsgrad der Partikelfilter auf das eingestellte Absaugvolumen nach.
Somit läuft die Pumpe bis zur vollständigen Filtersättigung mit optimaler Saugleistung.

Für den Fall, dass beim Prozess große Mengen an Partikeln anfallen, wird alternativ der Einbau eines Inlinefilters empfohlen.

Eigenschaften

  • Vollautomatisches Kontrollsystem regelt die Einhaltung eines konstanten Saugstroms durch variable Motorgeschwindigkeit über die gesamte Filterstandzeit
  • Permanente Überwachung der Reinluft durch Gas- und Partikelsensoren
  • Permanente Überwachung der Prozessluft durch Temperatursensor
  • Statusanzeige der aktuellen Parameter auf dem Grafikdisplay
  • Anzeige des Sättigungsgrades der Partikelfilter
  • Anzeige des Sättigungsgrades des Aktivkohlefilters
  • Optische und akustische Meldung von Warnungen und Störungen
  • Integrierter Labyrinth- Balgensackfilter zur Aufnahme großer Partikel
  • Vorfiltermatte zum Schutz des HEPA Filters
  • Kombinierter HEPA-/Aktivkohlefilter zur Aufnahme von Feinstaub und zur Neutralisierung von Prozessgasen (800i-2T)
  • Separater HEPA Filter (800i-3T)
  • Separater Aktivkohlefilter (800i-3T)
  • Fern Ein- ausschaltung
  • Fehlersignal an angeschlossene Maschinen bei Auftreten einer Störung
  • Einstellbare Vor- und Nachlaufzeit
  • Volumenstromregelung

800i-2T Standardfilter
FiltertypFilterbezeichnungCode
HauptfilterHEPA/Aktivkohle113.652
HauptfilterHEPA/Aktivkohle 2fach aktiviert113.660
HauptfilterHEPA/Aktivkohle Reinraum113.658
VorfilterMatte F5202.652
SackfilterLabyrinth F6111.098
SackfilterLabyrinth F8/F9111.004
800i-3T Standardfilter
FiltertypFilterbezeichnungCode
HauptfilterHEPA113.650
HauptfilterAktivkohle113.651
HauptfilterFür Lösungsmittel113.667
VorfilterMatte F5202.652
SackfilterLabyrinth F8/F9111.101

Technische Daten9000-800i-2T9000-800i-3T
Artikelnummer103.086.080.502103.086.080.501
Spannung230V ±10%230V ±10%
Leistungsaufnahme2,4kW2,6kW
Frequenz50/60Hz50/60Hz
Geräuschentwicklung65dBA65dBA
Durchsatz (maximal)800m³/h800m³/h
Unterdruck (maximal)9,92kPa9,92kPa
Abmessungen B x T x H571x670x1143mm571x670x1143mm
Gewicht (inkl. Filter)80kg80kg
Sauganschluss Ø100mm100mm
DatenblattDatenblatt 9000-800i-2TDatenblatt 9000-800i-3T
