Rauch- Gas- und Staub- Absaugsysteme

Digitale Absaugsysteme
9000-200 / 9000-400

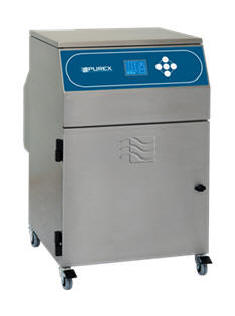

Dgitale Absaugsysteme 9000-200 / 9000-400

Aufbauschematik
  1. Sauganschluss (Rückseite)
  2. Vorfiltermatte
  3. Hauptfilter (HEPA-teil)
  4. Hauptfilter (Aktivkohle-teil)
  5. Reinluftauslass (Rückseite)
  6. Filterverriegelung
  7. Filtertypenschild
  8. Auffangwanne

Aubsaugsystem für Anwendungen mit einem maximalen Saugvolumenbedarf von-

  • 100m³/h - System 9000-200
  • 250m³/h - System 9000-400

Dreistufige Filtrierung

Die Geräte saugen die Luftverunreinigungen ab, filtern gesundheitsschädliche Partikel und Gase anhand eines dreistufigen Prozesses heraus und führen die gereinigte Luft an den Arbeitsplatz zurück.

Filterstufen-

  • Vorfilterflies
  • HEPA Feinstaubfilter
  • Aktivkohlefilter

Digitales Kontrollsystem

Die digitale Steuerung der Systeme regelt die Pumpenleistung je nach Sättigungsgrad der Partikelfilter auf das eingestellte Absaugvolumen nach.
Somit läuft die Pumpe bis zur vollständigen Filtersättigung mit optimaler Saugleistung.

Der minimale Platzbedarf von nur 445mm² macht das Gerät auch für den Einsatz bei beengten Platzverhältnissen geeignet.

Für den Fall, dass beim Prozess große Mengen an Partikeln anfallen, wird zusätzlich der Einbau eines Inlinefilters empfohlen.

Eigenschaften

  • Vollautomatisches Kontrollsystem regelt die Einhaltung eines konstanten Saugstroms durch variable Motorgeschwindigkeit über die gesamte Filterstandzeit
  • Permanente Überwachung der Reinluft durch Gas- und Partikelsensoren
  • Permanente Überwachung der Prozessluft durch Temperatursensor
  • Statusanzeige der aktuellen Parameter auf dem Grafikdisplay
  • Anzeige des Sättigungsgrades der Partikelfilter
  • Anzeige des Sättigungsgrades des Aktivkohlefilters
  • Optische und akustische Meldung von Warnungen und Störungen
  • Vorfiltermatte zur Aufnahme großer Partikel
  • Kombinierter HEPA-/Aktivkohlefilter zur Aufnahme von Feinstaub und zur Neutralisierung von Prozessgasen
  • Fern Ein- ausschaltung
  • Fehlersignal bei Auftreten einer Störung
  • Einstellbare Vor- und Nachlaufzeit
  • Optional Volumenstrom- oder Vakuumregelung

200/400 Standardfilter
FiltertypFilterbezeichnungCode
HauptfilterHEPA/Aktivkohle113.505
HauptfilterAktivkohle113.508
HauptfilterHEPA/Aktivkohle 2fach aktiviert113.579
HauptfilterHEPA/CSA (Acryl)113.662
HauptfilterReinraumfilter113.512
VorfilterMatte F5202.260

Technische Daten9000-2009000-400
Artikelnr. Volumenstrom103.086.200.2DD103.086.400.0DD
Artikelnr. Vakuum103.086.200.1DV103.086.400.0DV
Spannung230V ±10%230V ±10%
Leistungsaufnahme0,48kW1,3kW
Frequenz50/60Hz50/60Hz
Geräuschentwicklung52dBA52dBA
Durchsatz (maximal)200m³/h400m³/h
Unterdruck (maximal)17,92kPa9,92kPa
Abmessungen B x T x H445x528x710mm445x528x710mm
Gewicht (inkl. Filter)50kg50kg
Sauganschluss Ø80mm80mm
DatenblattDatenblatt 9000-200Datenblatt 9000-400
