Rauch- Gas- und Staub- Absaugsysteme

Digitales Absaugsystem

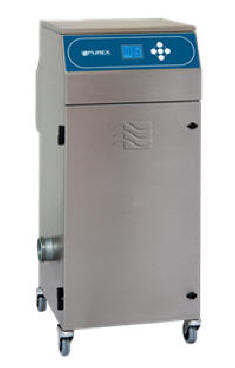

9000-400i-Condensor

9000-400i-Condensor

Aufbauschematik
  1. Sauganschluss (links)
  2. Labyrinth Sackvorfilter
  3. Hauptfilter (HEPA-teil)
  4. Hauptfilter (Aktivkohle-teil)
  5. Reinluftauslass (Rückseite)
  6. Filterverriegelung
  7. Filtertypenschild
  8. Kondensator

Aubsaugsystem für Anwendungen mit einem maximalen Saugvolumenbedarf von 250m³/h.

Für Sublimationsprozesse bei denen Glykoldämpfe entstehen wurde dieses Absaugsystem mit einer Kondensatoreinheit ausgestattet, die die Dämpfe aufnimmt bevor sie das Filtersystem belasten. Ein Ablasshahn ermöglicht das Ablassen der kondensierten Flüssigkeit.

Dreistufige Filtrierung

Die Geräte saugen die erzeugten Luftverunreinigungen ab, filtern gesundheitsschädliche Partikel und Gase anhand eines dreistufigen Prozesses heraus und führen die gereinigte Luft an den Arbeitsplatz zurück.

Filterstufen-

  • Labyrint Balgensack Grobpartikelfilter
  • HEPA Feinstaubfilter
  • Aktivkohlefilter

Digitales Kontrollsystem

Die digitale Steuerung des Systems regelt die Pumpenleistung je nach Sättigungsgrad der Partikelfilter auf das eingestellte Absaugvolumen nach.
Somit läuft die Pumpe bis zur vollständigen Filtersättigung mit optimaler Saugleistung.

Der minimale Platzbedarf von nur 465mm² macht das Gerät auch für den Einsatz bei beengten Platzverhältnissen geeignet.

Für den Fall, dass beim Prozess große Mengen an Partikeln anfallen, wird alternativ der Einbau eines Inlinefilters empfohlen.

Eigenschaften

  • Vollautomatisches Kontrollsystem regelt die Einhaltung eines konstanten Saugstroms durch variable Motorgeschwindigkeit über die gesamte Filterstandzeit
  • Permanente Überwachung der Reinluft durch Gas- und Partikelsensoren
  • Permanente Überwachung der Prozessluft durch Temperatursensor
  • Statusanzeige der aktuellen Parameter auf dem Grafikdisplay
  • Anzeige des Sättigungsgrades der Partikelfilter
  • Anzeige des Sättigungsgrades des Aktivkohlefilters
  • Optische und akustische Meldung von Warnungen und Störungen
  • Kondensatoreinheit zur Aufnahme von Glykoldämpfen
  • Integrierter Labyrinth- Balgensackfilter zur Aufnahme großer Partikel
  • Vorfiltermatte zum Schutz des HEPA Filters
  • Kombinierter HEPA-/Aktivkohlefilter zur Aufnahme von Feinstaub und zur Neutralisierung von Prozessgasen
  • Fern Ein- ausschaltung
  • Fehlersignal an angeschlossene Maschinen bei Auftreten einer Störung
  • Einstellbare Vor- und Nachlaufzeit
  • Volumenstromregelung

400i-Condensor Standardfilter
FiltertypFilterbezeichnungCode
HauptfilterHEPA/Aktivkohle113.505
HauptfilterAktivkohle113.508
HauptfilterHEPA/Aktivkohle 2fach aktiviert113.579
HauptfilterHEPA/CSA (Acryl)113.662
VorfilterMatte F5202.260
SackfilterLabyrinth F8/F9111.097

Technische Daten9000-400i-Condensor
Artikelnummer103.086.OLX.402
Spannung230V ±10%
Leistungsaufnahme1,3kW
Frequenz50/60Hz
Geräuschentwicklung52dBA
Durchsatz (maximal)400m³/h
Unterdruck (maximal9,92kPa
Abmessungen B x T x H465x528x1070mm
Gewicht (inkl. Filter)60kg
Sauganschluss Ø80mm
DatenblattDatenblatt 9000-400i-Condensor
