9000-1500i / 9000-2000i

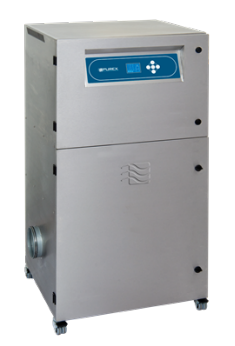

Dgitale Absaugsysteme 9000-1500i / 2000i

Aufbauschematik
  1. Sauganschluss (links)
  2. Labyrinth Sackvorfilter
  3. Hauptfilter (HEPA-teil)
  4. Hauptfilter (Aktivkohle-teil)
  5. Reinluftauslass (Rückseite)
  6. Filterverriegelung
  7. Filtertypenschild

Aubsaugsystem für Anwendungen mit einem maximalen Saugvolumenbedarf von-

  • 800m³/h - System 9000-1500i
  • 1100m³/h - System 9000-2000i

Dreistufige Filtrierung

Die Geräte saugen die erzeugten Luftverunreinigungen ab, filtern gesundheitsschädliche Partikel und Gase anhand eines dreistufigen Prozesses heraus und führen die gereinigte Luft an den Arbeitsplatz zurück.

Filterstufen-

  • Labyrint Balgensack Grobpartikelfilter
  • HEPA Feinstaubfilter mit Vorfilterflies
  • Aktivkohlefilter

Digitales Kontrollsystem

Die digitale Steuerung der Systeme regelt die Pumpenleistung je nach Sättigungsgrad der Partikelfilter auf das eingestellte Absaugvolumen nach.
Somit läuft die Pumpe bis zur vollständigen Filtersättigung mit optimaler Saugleistung.

Für den Fall, dass beim Prozess große Mengen an Partikeln anfallen, wird alternativ der Einbau eines Inlinefilters empfohlen.

Eigenschaften

  • Vollautomatisches Kontrollsystem regelt die Einhaltung eines konstanten Saugstroms durch variable Motorgeschwindigkeit über die gesamte Filterstandzeit
  • Permanente Überwachung der Reinluft durch Gas- und Partikelsensoren
  • Permanente Überwachung der Prozessluft durch Temperatursensor
  • Statusanzeige der aktuellen Parameter auf dem Grafikdisplay
  • Anzeige des Sättigungsgrades der Partikelfilter
  • Anzeige des Sättigungsgrades des Aktivkohlefilters
  • Optische und akustische Meldung von Warnungen und Störungen
  • Integrierter Labyrinth- Balgensackfilter zur Aufnahme großer Partikel
  • Vorfiltermatte zum Schutz des HEPA Filters
  • Kombinierter HEPA-/Aktivkohlefilter zur Aufnahme von Feinstaub und zur Neutralisierung von Prozessgasen
  • Fern Ein- ausschaltung
  • Fehlersignal an angeschlossene Maschinen bei Auftreten einer Störung
  • Einstellbare Vor- und Nachlaufzeit
  • Volumenstromregelung

1500i/2000i Standardfilter
FiltertypFilterbezeichnungCode
HauptfilterHEPA/Aktivkohle110.615
HauptfilterAktivkohle110.610
HauptfilterHEPA/Aktivkohle 2fach aktiviert110.614
HauptfilterReinraumfilter110.632
VorfilterMatte F5200.280
SackfilterLabyrinth F6111.037
SackfilterLabyrinth F8/F9111.099

Technische Daten9000-1500i9000-2000i
Artikelnummer103.086.151.0DV103.070.220.10D
Spannung230V ±10%400V 3Ph+N
Leistungsaufnahme1,5kW3,0kW
Frequenz80Hz50/60Hz
Geräuschentwicklung59dBA59dBA
Durchsatz (maximal)1700m³/h2200m³/h
Unterdruck (maximal)4,77kPa6,28kPa
Abmessungen B x T x H725x726x1400mm725x726x1400mm
Gewicht (inkl. Filter)150kg150kg
Sauganschluss Ø150mm150mm
DatenblattDatenblatt 9000-1500iDatenblatt 9000-2000i
