ONYX Reparaturstationen für
oberflächenmontierte Bauelemente

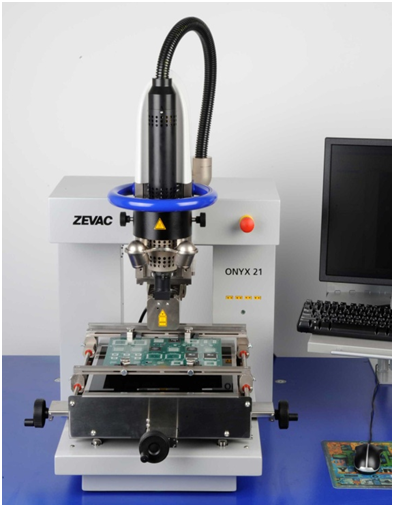

ONYX 21
SMD Reparaturstation

ONYX 21

Das ONYX 21 bietet professionelles Selektivlöten zu einem interessanten Preis.
Für kleinere Leiterplatten und Anwendungen mit einfacheren Anforderungen und
dem Anspruch auf höchst zuverlässige Lötergebnisse.


TECHNISCHES DESIGN

Das ONYX 21 wurde nach den Marktanforderungen für ein kompaktes und dennoch professionelles Selektivlötgerät für einfachere Anwendungen konzipiert.
Das kompakte Maschinendesign bedeutet aber keinen Kompromiss hinsichtlich der Leistungsfähigkeit: standardmäßig sind Kraftmessung, leistungsstarke Ober- und Unterheizung, Stickstoffanschluss und Modularität entsprechende Leistungsmerkmale.

LEISTUNGSSTARKE OBERHEIZUNG UND VORWÄRMUNG

Der Vorwärmer 300x300mm bietet 3500W für die Unterheizung, die Oberheizung ist mit 2000 W ebenfalls sehr leistungsstark.
Dies ist vor allem wichtig bei den höheren Temperaturen für die neuen Lote und für die engeren Temperaturfenster bei Bleifreianwendungen.

EXTERNE OPTION ZUM RESTLOTENTFERNEN

Die externe Option zum Restlotentfernen mit fest eingestellter Höhe wurde für den Einsatz auf dem ONYX 21 konzipiert, um berührungslos das Restlot nach dem Auslöten eines Bauelementes zu entfernen.
Dabei wird die Oberfläche nicht berührt und somit kann auch die Landefläche nicht beschädigt werden und ist vorbereitet, damit ein neues Bauelement eingelötet werden kann, nachdem Flussmittel und Lotpaste aufgetragen wurde.

KRAFTMESSUNG

Die Z-Achse ist motorisiert und platziert das Bauelement automatisch auf die Leiterplatte.
Kraftmessung im Grammbereich schützt empfindliche Bauelemente.

IR-VORWÄRMER

Für kontrollierte und leistungsstarke Vorwärmung und um das Verbiegen der Leiterplatte zu Vermeiden.
Durch die Vorwärmung in Kombination mit der optionalen Leiterplattenkühlung kann die Prozesszeit auf ein Minimum reduziert werden und das Lötprofil optimal auf die anspruchsvollen Anwendungen abgestimmt werden.

KRAFTMESSUNGIR-VORWÄRMER

ONYX 21 HAUPTMERKMALE

  • ACHSENSTEUERUNG
    motorisierte Vision- und Z-Achse, in geschlossenem Regelkreis angesteuert
  • KOMPAKTES, STABILES DESIGN
    für kleinere Leiterplatten, aber ebenso können Leiterplatten bis zu einer Größe von 300x400mm aufgenommen werden
  • STARKE OBERHEIZUNG UND VORWÄRMER
    2000 W Oberheizung; 3500 W 300x300mm Vorwärmer
  • LEITERPLATTENKÜHLUNG
    Die optionale Leiterplattenkühlung bietet zusätzliche Vorteile beim Bleifrei-Löten und verkürzt auch die Prozesszeiten
  • EXTERNE OPTION ZUM RESTLOTENTFERNEN
    Externe Option zum automatischen Restlotentfernen mit einer fest eingestellten Höhe. Zum berührungslosen Entfernen von Restlot nach dem Auslöten eines Bauelementes
  • DURCHFLUSSSTEUERUNG IM GESCHLOSSENEN REGELKREIS
  • STANDARD GAS-DÜSEN
  • 4 THERMOELEMENT-EINGÄNGE
    zur Kontrolle der Prozesstemperatur
  • KRAFTMESSUNG
    Kraftmessung im geschlossenem Regelkreis für automatisches Aufnehmen, Fluxen, Positionieren und Einlöten
  • VISION
    Erhältlich als SFOV oder MFOV Version, erlaubt das Vision-System die gleichzeitige Sicht auf das Leiterplattenlayout und die Bauelement-Unterseite. Regelbare LED-Ausleuchtung

Technische Daten
TypONYX 21
Max. Leiterplatten-AbmessungTiefe=300mm x Breite=400mm
Max. Leiterplattendicke6mm
Max. BauelementgrösseSFOV 25 x 18.5mm (Standard)
MFOV 70 x 70mm (Option)
Max. Bauelementhöhe20mm unten / 30mm oben
Druckluftanschluss6bar (0.6MPA) 100l/min
Heizkopfwinkelverstellung± 10°
Medium zur WärmeübertragungGas (Druckluft, Stickstoff usw.)
Anschlussspannung3 x 400/230VAC, 50/60Hz
Elektr. Anschlusswert2300W + 3500W (Vorwärmermodul)
Abmessungen (B x T x H)520 x 820 x 940mm
Gewicht70 kg (Basisgerät)
Technische Änderungen vorbehaltenDatenblatt Datenblatt ONYX 21 ONYX 21

Module und Optionen

  • IR-Sensor
  • Leiterplattenkühlung
  • MFOV-Vision
  • Bauelementzuführung mit Kraftmessung
  • Fussschalter
  • Direktsicht-Kamerasystem
  • Lotrauchabsaugung
