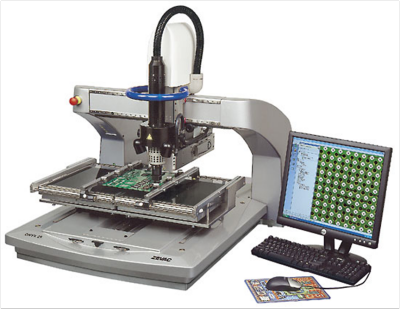

ONYX 25
Halbautomatische SMD Reparaturstation

ONYX 25

Speziell für große Leiterplatten entwickelt, bietet das ONYX 25 Kraftmessung
sowie motorisierte Achsensteuerung für eine präzise Positionierung und Handhabung von Bauelementen.

Das neue Onyx 25 ist ein preiswertes – aber hoch präzises Einstiegsgerät
für Reparaturen, Prototypenbau, Nachbestückung und Bestückung
von allen SMD- und Fine-pitch-Bauteilen.

Für präzise Bestückungsresultate sorgen Features wie das IR-Vorwärmsystem
für bleifrei-Anwendungen, Kraftmess-System oder der bewegliche Heizkopf
für schnelle und zuverlässige Lötergebnisse.
Große Leiterplatten bleiben dadurch in Position – die Fertigungsqualität wird gesteigert.

Das spezielle Visionsystem bringt Bauelement und Layoutkonfiguration optisch übereinander und garantiert eine superpräzise Positionierung.
Die Software des Onyx 25 ist bereits praxiserprobt in Onyx 29 und Onyx 32.


TECHNISCHES DESIGN

Die mit Designpreisen ausgezeichnete ONYX-Serie kombiniert ein stabiles,
innovatives Design sowohl hinsichtlich der Handhabung als auch in der Konstruktion.
Das ONYX 25 ist konzipiert, um übergroße Leiterplatten sicher und abgestützt aufzunehmen.

LEITERPLATTEN-VORWÄRMER

Standardmäßig leistet der Vorwärmer 3500 W bei einer Fläche von 300x300mm, dies kann durch ein zusätzliches Vorwärmer-Modul auf 7000 W bei einer Fläche von 600x300mm erhöht werden.
Mit dieser Leistungsstärke kann das nötige Temperaturprofil für ausgezeichnete Bleifrei-Lötergebnisse definiert werden, auch bei übergroßen Leiterplatten.

RESTLOTENTFERNUNG

Mit der Option Restlotentfernung wird berührungslos das Restlot nach dem Auslöten eines Baulementes entfernt, ohne dass dabei die Oberfläche der Leiterplatte berührt und damit beschädigt wird.
Nach dem auftragen von Flussmittel und Lotpaste ist die gereinigte Landfläche vorbereitet für das Einlöten eines neuen Bauelementes.

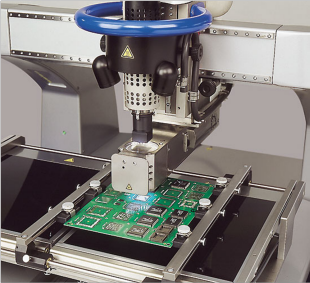

BEWEGLICHER LÖTKOPF

Die Kombination der offenen Maschinenkonstruktion mit dem beweglichen Lötkopf erlaubt eine freie Positionierung in der X-Achse ohne die Leiterplatte bewegen zu müssen. Da die Leiterplatte in Position bleibt, bleibt die präzise Positionierung des Bauelementes gewährleistet. Für schnelle Positionierung über dem Arbeitsbereich.

VISION SYSTEM

Zum Standardlieferumfang aller Selektivlötgeräte der ONYX-Serie gehört das weiterentwickelte MFOV VISION-System.
Es erlaubt die komplette Ansicht von Bauelementen bis zu einer Größe von
75 x 75mm, aber auch so kleinen mit einer Kantenlänge von 0.3 mm.

KRAFTMESSUNG

Ebenfalls Standard auf allen Selektivlötgeräten der ONYX-Serie ist die Kraftmessung.
Beim Platzieren schützt es empfindliche Bauelemente mit vorgewählter Aufsetzkraft.
Die Z-Achse ist motorisiert und platziert das Bauelement automatisch auf die Leiterplatte.
Kraftmessung im Grammbereich schützt empfindliche Bauelemente.

REPRODUZIERBARE UND PRÄZISE AUTOMATION

Die im Haus entwickelte Maschinen-Software VISUAL MACHINES™ ist die Grundlage für schnelle und flexible Profilerstellungen.
Die in der Bibliothek gespeicherten Profile und die Leistungsmerkmale der Maschine garantieren wiederholbare, präzise Selektivlöt-Ergebnisse.

BLEIFREI-ANWENDUNGEN

Alle ONYX-Geräte werden standardmäßig mit einem Stickstoffanschluss ausgeliefert.
Dies und die leistungsstarke Oberheizung von 2000W und Vorwärmung von 3500W (7000W) liefern die Grundlage für zuverlässige Lötergebnisse auch beim Bleifreibetrieb.

ONYX 25Restlot-Entfernung

ONYX 25 HAUPTMERKMALE

  • ACHSENSTEUERUNG
    4 motorisierte Achsen, angesteuert im geschlossenem Regelkreis
  • AUSGERICHTET FÜR EXTRAGROSSE LEITERPLATTEN
    für Leiterplatten bis zu 520 mm Breite, ohne Einschränkung in der Länge dank der offenen Konstruktion
  • LEISTUNGSSTARKE OBER- UND UNTERHEIZUNG
    2000 W Oberheizung; 3500 W 300x300mm Vorwärmer-Modul (max. 2)
  • LEITERPLATTENHALTER
    zur Aufnahme auch von unregelmäßig geformten Leiterplatten ohne dass eine zusätzliche Fixierung nötig ist
  • AUTOMATISCHE RESTLOTENTFERNUNG
    Option zum Entfernen von Restlot von der Lötstelle nach dem Auslöten eines Bauelementes
  • DURCHFLUSSSTEUERUNG IM GESCHLOSSENEN REGELKREIS
  • STANDARD GAS-DÜSEN
  • BIS ZU 8 THERMOELEMENT-EINGÄNGE
    zur Kontrolle der Prozesstemperatur
  • KRAFTMESSUNG
    Kraftmessung im geschlossenem Regelkreis für automatisches Aufnehmen, Fluxen, Positionieren und Einlöten
  • VISION
    Das neue MFOV VISION-System erlaubt die komplette Ansicht von Bauelementen bis zu einer Größe von 75x75mm, die Lichtstärke der Beleuchtung mit LED kann verändert werden

Technische Daten
TypONYX 25
Max. Leiterplatten-AbmessungBreite=520mm x Tiefe=unlimitiert
Max. Bauelementhöhe20mm unten (30mm als Option)
30mm oben (70mm als Option)
Max. Bauelementgröße70 x 70mm
Druckluftanschluss4-6bar
Heizkopfwinkelverstellung± 10°
Medium zur WärmeübertragungDruckluft, Stickstoff, 20-80l/min
Anschlussspannung3 x 400/230VAC, 50/60Hz
Elektr. Anschlusswert6400W + 3500W (pro Vorwärmermodul)
Abmessungen (L x B x H)1050 x 898 x 1022mm
Gewicht150 kg (Basisgerät)
Technische Änderungen vorbehaltenDatenblatt Datenblatt ONYX 21 ONYX 25

Module und Optionen

  • IR-Sensor
  • Leiterplattenkühlung
  • 2.Vorwärmer 300 x 300mm
  • Bauelementaufnahme
  • Lotrauchabsaugung
  • Restlotentfernung
  • Direktsicht-Kamerasystem
  • Maschinentisch
