Selektiv Wellenlötmaschine
SWLM 250-C
für bleifreies Löten mit Leiterplattenaufnahme

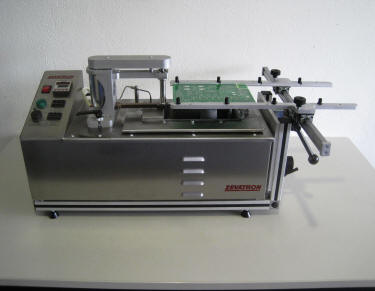

Selektiv Wellenlötmaschine SWLM 250-C

Die Selektiv Wellenlötmaschine SWLM 250-C ist ein kompaktes Lötsystem für große Leistung mit schnell wechselbaren Düsen und integriertem Steuerpult.

Die Düsen werden nach Kundenwunsch gefertigt, z. B. mit den Maßen 80 x 7 mm oder eine Punktdüse mit Durchmesser 5 mm. Die Standard-Runddüsen haben einen Durchmesser von 20, 25 oder 30 mm.

Die kompakte Steuerung erlaubt eine leichte Einstellung der Pumpleistung im Standby- und Betriebsmodus sowie der Solltemperatur.

Die Düsen werden stets kundenspezifisch gefertigt und sind durch das Schnellwechselsystem einfach und problemlos austauschbar.

Neben den robusten und preiswerten Standardmaschinen bieten wir zusätzliche Ausstattungsvarianten und den Kundenwünschen angepasste, individuelle Lösungen.

Die Basismaschinen der SWLM Serie können je nach Lötaufgabe zusätzlich ausgestattet werden mit

  • Flux- oder Vorwärmstation
  • Leiterplattenaufnahme mit Laser-Pointer
  • Hubtaucheinheit HT 100 (auch mit Dreh- oder Rotationsachse)
  • Schutzgasausstattung
  • automatischer Lotnachfuhr u. v. m.

Zur Integration in Produktionslinien oder als Austausch in bestehenden Produktionssystemen werden die Lotpumpeinheiten mit externer Steuerung ausgestattet (M-Version).

Anwendungsbereiche

  • Reparaturen: Als Aus- und Einlötgerät für das schnelle Ersetzen von Bauelementen und Steckern in THT-Technik. Wellenhöhe und Lötzeit sind einstellbar.
  • Produktion: Die zur Zeit des Produktionsprozesses fehlenden Bauelemente können nachbestückt und gelötet werden. Auf der Lötseite zu bestückende Bauelemente werden mit den vorgegebenen Werten einwandfrei eingelötet.
  • Prototypen: Prototypen können auf eine rationelle Weise bestückt und gelötet werden.

Eigenschaften

  • kompakte Bauweise
  • laufruhige Welle mit 2 Pumpgeschwindigkeiten
  • leistungsstarkes Pumpsystem
  • bestens geeignet für bleifreies Löten
  • optimal geringer Lotinhalt
  • der Aufgabe angepasstes, leicht wechselbares Düsensystem
  • hochpräzise Temperaturregelung
  • benutzerfreundliche Steuerung im Gehäuse integriert optional: externe Steuerung zur Integration in Produktionslinien
  • kundenspezifisches Zubehör und Handling optional
  • unterschiedliche Baugrößen

Technische Daten

Artikelnummer106.030.201.000
Leiterplattengröße (max)500 x 600mm
Abstand Düse zur Welle ca.130mm
Temperatur (max)500°C
Anschlusswert3kW
Anschlussspannung230V / 50Hz
Lotinhaltca. 12kg
Abmessungen* (LxBxH)650 x 380 x 200mm
Gewicht (ohne Lot)40kg
* ohne LP-Halter
DatenblattDatenblattSWLM 250-C
