Zubehör für PCBRM 15

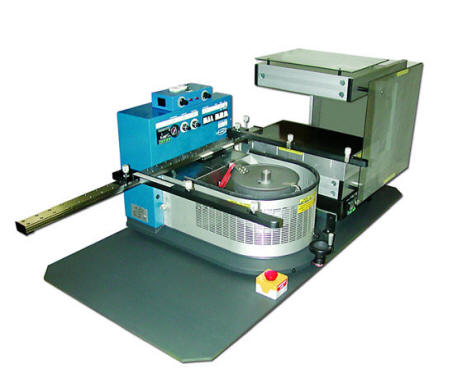

Manuelle Selektivlötmaschine

PCBRM 15

Lot- und Luftdüsen für die Durchsteck-Technik

Zum selektiven Ein- und Auslöten, auch auf der bestückten Seite, aller marktüblichen elektronischen Bauelemente in der Durchstecktechnik.

Jede beliebige Form von Steckerleisten oder anderen hochwertigen, vielpoligen Bauelementen kann verarbeitet werden. Konzipiert und konstruiert zum sicheren Einsatz in der Baureihe SSM.

PCBRM Düsen
  • Luftdüsen aus elastischem, form- und hitzebeständigem Material
  • Die Auswahl der richtigen Lotdüse ermöglicht ein partielles Auslöten, wobei zu berücksichtigen ist, dass die Innen-abmessung der Düsenöffnung ca. 3 mm grösser als die Abmessungen der Bauteilanschlüsse sein sollte
  • Für bleifreie Löttechnik bzw. für Neugeräte sind die notwendigen Ausführungen erhältlich
  • Lotdüsen aus Stahl oder Titan für bleifreies Löten

Sicherheit für die Bauelemente

Da die zu benutzende Fläche durch die Düsenaussenform genau bestimmt ist, wird nur das zu entlötende oder lötende Bauelement erwärmt. Benachbarte Bauelemente werden vom Lot nicht berührt.

Luftdüsen

Die Luftdüsen bestehen aus elastischem form- und hitzebeständigem Material. Geringer Überdruck (max. 0,5 bar) durch die Luftdüse bläst das in den Bohrungen verbliebene Lot nach unten in die Lotdüse.

Eine besondere Entsorgung des durchgeblasenen Lotes erübrigt sich damit. Dadurch ist eine Neubestückung möglich. Bei dichtgepackten Bauelementen muss berücksichtigt werden, dass die Manteldicke der Luftdüse (ca. 3 mm) noch Raum finden muss.

Lotdüsen

Die Auswahl der richtigen Lotdüse ermöglicht ein partielles Auslöten, wobei zu berücksichtigen ist, dass die Innenabmessung der Düsenöffnung ca. 3 mm grösser als die Abmessungen der Bauteilanschlüsse sein sollte.

Sonderdüsen

Sonderdüsen (Lot- und Luftdüsen) sind in vielen Formen, nach individuellem Wunsch möglich. Für die Anfertigung werden Zeichnungen, oder Bauteilmuster, benötigt.
