Rauch- Gas- und Staub- Absaugsysteme

Analoge Absaugsysteme
FumeCube-1Arm / FumeCube-2Arm

Analoges Absaugsystem FumeCube-1Arm      Analoges Absaugsystem FumeCube-2Arm

Aufbauschematik
  1. Sauganschluss
  2. Vorfiltermatte
  3. Hauptfilter (HEPA-teil)
  4. Hauptfilter (Aktivkohle-teil)
  5. Reinluftauslass
  6. Filtertypenschild

Aubsaugsystem für Anwendungen mit einem maximalen Saugvolumenbedarf von-

  • 100m³/h - System FumeCube-1Arm
  • 2x50m³/h - System FumeCube-2Arm

Dreistufige Filtrierung

Die Geräte saugen die Luftverunreinigungen ab, filtern gesundheitsschädliche Partikel und Gase anhand eines dreistufigen Prozesses heraus und führen die gereinigte Luft an den Arbeitsplatz zurück.

Filterstufen-

  • Vorfilterflies
  • HEPA Feinstaubfilter
  • Aktivkohlefilter

Der FumeCubeTM ist ein tragbares Absaugsystem.

Er gewährleistet den Schutz vor dem Einatmen von gesundheitsschädlichen Dämpfen und Partikeln am Arbeitsplatz.

Ein bzw. zwei flexible Edelstahlarme mit Rohrdüsen, konischen Hutzen oder Klarsichthauben können mit Klemmhalterungen rasch an einer Werkbank befestigt werden.

Im Lieferumfang enthalten sind ein bzw. zwei Anschluss Sortimente, bestehend aus einem flexiblen Schlauch Øi 50mm x 2000mm lang,
eine Tischklemmbefstigung mit absperrbarem Fußventil,
ein flexibler Edelstahlarm Øi 38 x 1000mm lang,
eine Rohrdüse Øi 38mm und ein konischer Hutzen Øi 38mm x Øa95mm.

Anschluss Sortiment

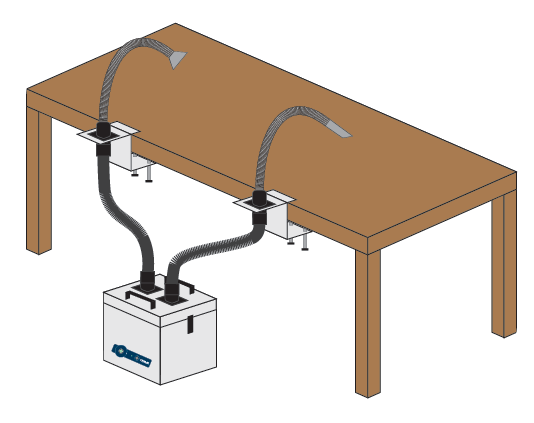

Arbeitsplatz

Eigenschaften

  • Vollautomatische Strömungskontrolle zur Einhaltung eines konstanten Saugstroms bis zur vollständigen Filtersättigung
  • Stufenlos einstellbare Saugleistung
  • Vorfilter Matte zum Schutz des HEPA Filters
  • Kombinierter HEPA/Aktivkohle Filter zur Aufnahme von Feinstaub und zur Neutralisierung von Prozessgasen
  • Problemlose optische und akustische Identifizierung des Filterzustands durch VariColourTM Warn System
  • Optional:
    • Fern Ein- ausschaltung

FumeCube Standardfilter
FiltertypFilterbezeichnungCode
HauptfilterHEPA/Aktivkohle110.536
HauptfilterAktivkohle110.537
HauptfilterReinraumfilter110.538
VorfilterMatte F5200.225


Technische DatenFumeCube-1AFumeCube-2A
Artikelnummer103.060.072.066103.060.072.065
Spannung230V ±10%230V ±10%
Leistungsaufnahme0,14kW0,14kW
Frequenz50/60Hz50/60Hz
Geräuschentwicklung60dBA60dBA
Durchsatz (maximal)190m³/h190m³/h
Unterdruck (maximal)3,2kPa3,2kPa
Abmessungen B x T x H308x294x366mm308x294x366mm
Gewicht (inkl. Filter)17kg17kg
Sauganschluss Ø55mm2x55mm
DatenblattDatenblatt FumeCube-1ADatenblatt FumeCube-2A
