Rauch- Gas- und Staub- Absaugsysteme

Schnittstellen Anschlusskabel

Die Systeme bieten Schnittstellen zur Korrespondenz mit angeschlossenen Maschinen- oder Lasersteuerungen.

Zu den Optionen gehören: Fern Ein-/ ausschaltung (Spannungsfrei oder 9V-24V DC) und Alarm Ausgangssignal bei Störung der Absaugfunktion.

Alle Schnittstellenkabel werden in einer Länge von 5m geliefert.

4 Pin Mini Bulgin Artikelnr.: 105.097
4 Pin Mini BulginPin Belegung
Alarmsignal
Pins 1+2 = Spannungsfreies Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Pins 3+4 = Spannungsfreie Kontakte zum Starten der Absaugung

6 Pin Bulgin Artikelnr.: 105.103
6 Pin BulginPin Belegung
Alarmsignal
Pins 1+4 = Spannungsfreies Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Pin 3 = 9V-24V DC
Pin 5 = 0V DC

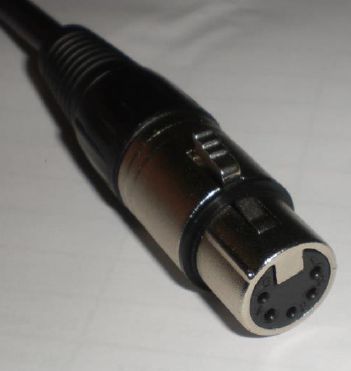

5 Pin XLR Neutric Artikelnr.: 105.105
5 Pin XLR NeutricPin Belegung
Alarmsignal
Pins 4 = 9V-24V Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Pins 2+3 = 9V-24V DC
Pin 5 = 0V DC

6 Pin Lumberg Artikelnr.: 105.096
6 Pin LumbergPin Belegung
Alarmsignal
Pins 1+4 = Spannungsfreies Alarm Ausgangssignal
Pins 3+6 = Spannungsfreies Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Pin 5 = 9V-24V DC
Pin 2 = 0V DC

7 Pin Lumberg Artikelnr.: 105.098
7 Pin LumbergPin Belegung
Alarmsignal
Pins 3+4 = Spannungsfreies Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Pin 1 = 9V-24V DC
Pin 2 = 0V DC

9 Pin RS232 female Artikelnr.: 105.106
9 Pin RS232 femalePin Belegung
Alarmsignal
Kein Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Pin 5 = 9V-24V DC
Pin 2 = 0V DC

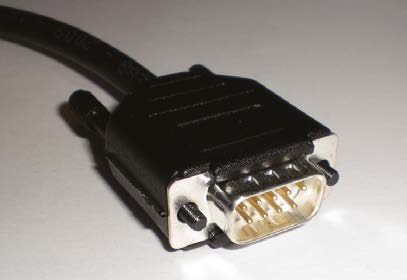

9 Pin RS232 male Artikelnr.: 105.107
9 Pin RS232 malePin Belegung
Alarmsignal
Pin 3 = 9V-24V DC
Fern Ein-/ Ausschaltung
Pin 1 = 9V-24V DC
Pin 9 = 0V DC

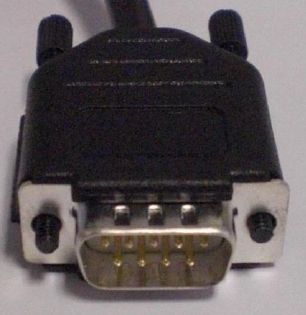

9 Pin RS232 male Artikelnr.: 105.104
9 Pin RS232 malePin Belegung
Alarmsignal
Pins 1+2 = Spannungsfreies Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Pins 3+4 = Spannungsfreie Kontakte zum Starten der Absaugung

Kabel ohne Stecker Artikelnr.: 105.108
Kabel ohne Stecker
Alarmsignal
Rote und blaue Litze = Spannungsfreies Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Gelbe und grüne Litze = Spannungsfreie Kontakte zum Starten der Absaugung

Kabel ohne Stecker Artikelnr.: 105.238
Kabel ohne Stecker
Alarmsignal
Rote und blaue Litze = Spannungsfreies Alarm Ausgangssignal
Fern Ein-/ Ausschaltung
Gelbe Litze = 0V DC
Grüne Litze = 9V-24V DC

Fußtaster Artikelnr.: 105.114
Fußtaster
Ein-/ausschalten der Absauganlage durch betätigen des Fußtasters

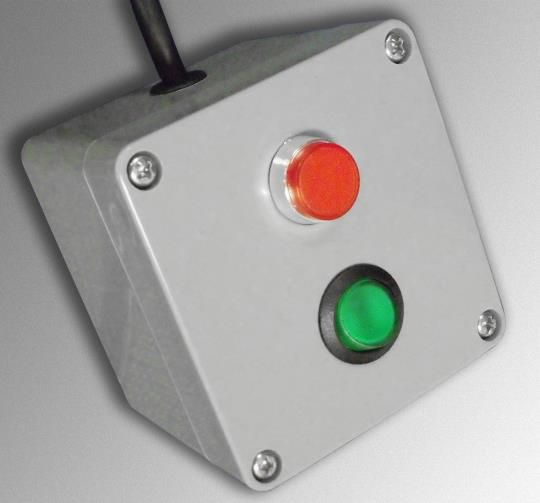

Schalterbox Artikelnr.: 105.130
Fußtaster
Ein-/ausschalten der Absauganlage durch betätigen der Tasten
