Patentierte Inlinefilter

Inlinefilterschränke – Patent Nr.: 10 2006 048 137

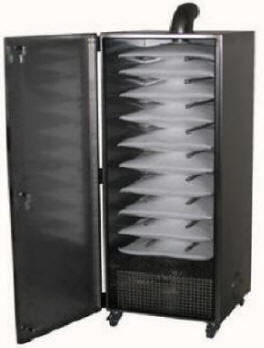

Patentierter Vorfilterschrank IF500 / IF2000

Patentierter Inlinefilter zur Aufnahme grober Partikel in Labyrinth- Balgensackfiltern, aus Prozessen bei denen große Mengen an Stäuben entstehen.

Filterklassen:

  • F6 – 60 bis 80% Partikelgröße 1 – 3µm
  • F8/F9 – 90 bis 95% Partikelgröße 1 – 3µm
    und >95% Partikelgröße 0.5 – 1µm

Eigenschaften

  • Erhebliche Erhöhung der Sackfilterstandzeitdurch Spreizung der Balgen des Labyrinthfilters
  • Optimale Nutzung der Filteroberfläche
  • Labyrinth- Balgensackfilter zur Aufnahme großer Partikel
  • Schneller und einfacher Filterwechsel
  • Nachträglicher Einbau in vorhandene Absauganlagen
  • Anschluss für Abluft wahlweise seitlich oder unten, links oder rechts
  • Anschluss für Zuluft wahlweise seitlich oder unten, rechts oder links
  • Gehäuse aus Edelstahl
  • Geringer Wartungsaufwand
  • ESD geschützt

Technische Daten IF500

Inlinefilterschrank IF500
Artikelnummer 124.022.010.000
Durchsatz (max.) 500m³/h
Abmessungen BxTxH 470x470x1420mm
Gewicht (inkl. Filter) 45kg
Sauganschluss Ø 80mm
Maschinenanschluss Ø 80mm
Bei den Abmessungen ist der jeweilige
Anschlussstutzen zu berücksichtigen
Datenblatt IF500

Technische Daten IF2000

Inlinefilterschrank IF2000
Artikelnummer 124.022.030.000
Durchsatz (max.) 2000m³/h
Abmessungen BxTxH 625x525x1600mm
Gewicht (inkl. Filter) 55kg
Sauganschluss Ø 150mm
Maschinenanschluss Ø 150mm
Bei den Abmessungen ist der jeweilige
Anschlussstutzen zu berücksichtigen
Datenblatt IF2000

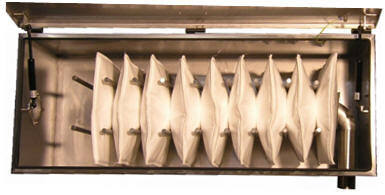

Patentierter Vorfilterschrank IF500S

Patentierter Inlinefilter zur Aufnahme grober Partikel in Labyrinth- Balgensackfiltern, aus Prozessen bei denen große Mengen an Stäuben entstehen.

Filterklassen:

  • F6 – 60 bis 80% Partikelgröße 1 – 3µm
  • F8/F9 – 90 bis 95% Partikelgröße 1 – 3µm
    und >95% Partikelgröße 0.5 – 1µm

Eigenschaften

  • Erhebliche Erhöhung der Sackfilterstandzeit durch Spreizung der Balgen des Labyrinthfilters
  • Optimale Nutzung der Filteroberfläche
  • Labyrinth- Balgensackfilter zur Aufnahme großer Partikel
  • Schneller und einfacher Filterwechsel
  • Nachträglicher Einbau in vorhandene Absauganlagen
  • Anschluss für Abluft unten, wahlweise seitlich oder hinten
  • Anschluss für Zuluft oben, an drehbarem Saugrohrbogen
  • Gehäuse aus Edelstahl auf Fahrrollen
  • Geringer Wartungsaufwand
  • ESD geschützt

Technische Daten IF500S (links)

Inlinefilterschrank IF500S (links)
Artikelnummer 124.022.021.000
Durchsatz (max.) 500m³/h
Abmessungen BxTxH 1148x435x450mm
Gewicht (inkl. Filter) 45kg
Sauganschluss Ø 50mm
Maschinenanschluss Ø 80mm
Bei den Abmessungen ist der jeweilige Anschlussstutzen zu Berücksichtigen
Datenblatt IF500

Technische Daten IF500S (rechts)

Inlinefilterschrank IF500S (links)
Artikelnummer 124.022.021.000
Durchsatz (max.) 500m³/h
Abmessungen BxTxH 1148x435x450mm
Gewicht (inkl. Filter) 45kg
Sauganschluss Ø 50mm
Maschinenanschluss Ø 80mm
Bei den Abmessungen ist der jeweilige Anschlussstutzen zu Berücksichtigen
Datenblatt IF500
