ONYX Reparaturstationen für
oberflächenmontierte Bauelemente

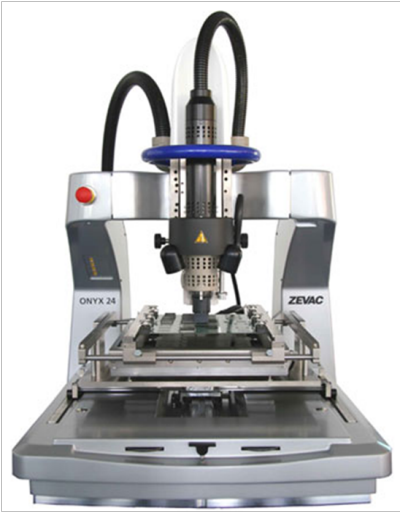

ONYX 24
Halbautomatische SMD Reparaturstation

ONYX 24

Mit der Einführung des Selektivlötgerätes ONYX 24, wurde die ONYX-Linie um ein Gerät für kleinere Leiterplatten ergänzt, welches aber von vielen Leistungsmerkmalen der anderen ONYX-Geräte profitiert.


TECHNISCHES DESIGN

ONYX 24 führt die erfolgreiche ONYX-Serie weiter und bietet hohe Qualität, eine stabile und offene Konstruktion in einem kompakten Design.
Ausgezeichnet mit dem Design Award 2007 vom bekannten Institut "The Chicago Athenaeum".

LEISTUNGSSTARKE OBERHEIZUNG UND VORWÄRMUNG

Der Vorwärmer 300x300mm bietet 3500W für die Unterheizung, die Oberheizung ist mit 2000 W ebenfalls sehr leistungsstark.
Dies ist vor allem wichtig bei den höheren Temperaturen für die neuen Lote und für die engeren Temperaturfenster bei Bleifreianwendungen.

EXTERNE OPTION ZUM RESTLOTENTFERNEN

Berührungslos und mit Kraftmessung entfernt das optional erhältliche System das Restlot nach dem Auslöten eines Bauelementes.
Dabei wird die Oberfläche nicht berührt. Somit kann auch die Landefläche nicht beschädigt werden.
Nachdem Flussmittel und Lotpaste aufgetragen wurde ist die Platine bereit, dass ein neues Bauelement eingelötet werden kann.

KRAFTMESSUNG

Die Z-Achse ist motorisiert und platziert das Bauelement automatisch auf die Leiterplatte.
Kraftmessung im Grammbereich schützt empfindliche Bauelemente.

ir-VORWÄRMER

Für kontrollierte und leistungsstarke Vorwärmung und um das Verbiegen der Leiterplatte zu Vermeiden.
Durch die Vorwärmung in Kombination mit der optionalen Leiterplattenkühlung kann die Prozesszeit auf ein Minimum reduziert werden und das Lötprofil optimal auf die anspruchsvollen Anwendungen abgestimmt werden.

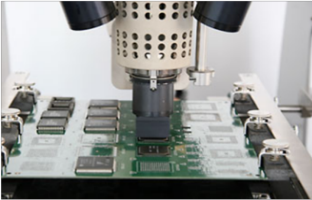

ONYX 24Restlot-Entfernung

ONYX 24 HAUPTMERKMALE

  • ACHSENSTEUERUNG
    4 motorisierte Achsen, in geschlossenem Regelkreis angesteuert
  • KOMPAKTES, STABILES DESIGN
    für kleinere Leiterplatten, aber ebenso können Leiterplatten bis zu einer Größe von 300x400mm aufgenommen werden
  • STARKE OBERHEIZUNG UND VORWÄRMER
    2000 W Oberheizung; 3500 W 300x300mm Vorwärmer
  • LEITERPLATTENKÜHLUNG
    Die optionale Leiterplattenkühlung bietet zusätzliche Vorteile beim Bleifrei-Löten und verkürzt auch die Prozesszeiten
  • AUTOMATISCHE RESTLOTENTFERNUG
    Option zum automatischen und berührungslosen Entfernen von Restlot nach dem Auslöten eines Bauelementes
  • DURCHFLUSSSTEUERUNG IM GESCHLOSSENEN REGELKREIS
  • STANDARD GAS-DÜSEN
  • 4 THERMOELEMENT-EINGÄNGE
    zur Kontrolle der Prozesstemperatur
  • KRAFTMESSUNG
    Kraftmessung im geschlossenem Regelkreis für automatisches Aufnehmen, Fluxen, Positionieren und Einlöten
  • VISION
    Das neue MFOV VISION-System erlaubt die komplette Sicht auf Bauelemente von einer Größe bis zu 75x75mm, mit regelbarer
    LED-Ausleuchtung

Technische Daten
TypONYX 24
Max. Leiterplatten-AbmessungBreite=300mm x Tiefe=unlimitiert
Max. Bauelementgrösse70 x 70mm
Max. Bauelementhöhe20mm unten (30mm als Option)
30mm oben (70mm als Option)
Druckluftanschluss4-6bar
Heizkopfwinkelverstellung± 15°
Medium zur WärmeübertragungGas (Druckluft, Stickstoff) 20-80l/min
Anschlussspannung3 x 400/230VAC, 50/60Hz
Elektr. Anschlusswert5600W
Abmessungen (B x T x H)700 x 1120 x 1022mm
Gewicht120 kg (Basisgerät)
Technische Änderungen vorbehaltenDatenblatt Datenblatt ONYX 21 ONYX 24

Module und Optionen

  • Restlotentfernung
  • IR-Sensor
  • Leiterplattenkühlung
  • Bauelementaufnahme
  • Direktsicht-Kamerasystem
  • Lötrauchabsaugung
