FINEPLACER® Reparaturstationen für oberflächenmontierte Bauelemente
 |  |  |  |  |
| FINEPLACER® core | FINEPLACER® coreplus | FINEPLACER® pico rs | FINEPLACER® micro rs | FINEPLACER® jumbo rs |

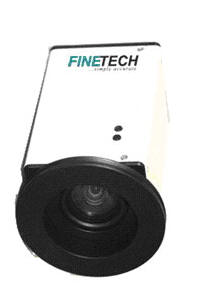

FINEPLACER® Kamera
mit Autofokus und Autozoom Funktion
Die Auto-Zoom-Kamera ist Teil des Vision-Alignment-Systems (VAS) und dient, anstelle eines Mikroskops, zur Positionierung der Komponenten auf Leiterplatten.
Die Bilddarstellung kann auf einem separaten Monitor oder mit Hilfe einer Frame Grabber Karte auf dem PC Monitor erfolgen.
Eigenschaften
- Zoom-Position und Anpassung der Beleuchtung können für jede einzelne Komponente auf einer Leiterplatte zusammen mit dem Lötprofil gespeichert werden
- Nach dem Laden des jeweiligen Profils stellt sich die Kamera automatisch auf die optimale Vergrößerung und Beleuchtungsintensität ein
| Technische Daten | |
| Bildgröße (max.) | 75 x 56,3mm |
| Bildgröße (min.) | 5 x 3,8mm |
| Auflösung | 768 x 576pixel (PAL) 460 tv linien |
| Optischer Zoom | 25x |
| Digitaler Zoom | 16x |
| Lichtbedarf (min.) | 0,4lux |
| Datenblatt |  Autozoomkamera |
FINEPLACER® Prozessvideo-Module
Mit dem Prozessvideo-Modulen lässt sich der Arbeitsbereich auch im laufenden Prozess visuell überwachen.
Kamera und Beleuchtung dieser hochauflösenden Kamerasysteme sind 270° um die optische Mittellinie des Systems schwenkbar.
Diese Module sind für alle FINEPLACER® nachrüstbar.
Prozessvideo-Modul RW2
Drehbar um den Arbeitsbereich, fixierter Neigungswinkel
Eigenschaften*
- Live-Prozessbeobachtung
- Unterstützt ideal die Prozessoptimierung
- Großer optischer Zoombereich
- Hohe optische Bildqualität
- LED Beleuchtung*
- Feste Kameraposition oder schwenkbar um den Arbeitsbereich

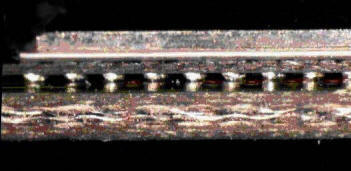

- Verschiedene Einblickwinkel erhältlich*
*je nach Konfiguration
| Technische Daten | |
| Vergrößerung (Standard) | 47x @ 14" |
| Sichtfeld (Standard) | 4,5mm |
| Vergrößerung (ext.) | 85x @14" |
| Sichtfeld (ext.) | 2,5mm |
| Blickwinkel (um den Arbeitsbereich) | 270° |
| Neigungswinkel | 10,6° |
| LED Beleuchtung* | 3W |
| CCD Videokamera | 1/3" |
| Datenblatt | Prozesskamera |

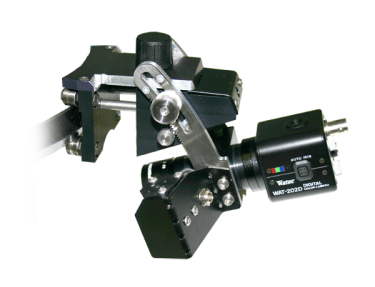

Prozessvideo-Modul RW3.X
Drehbar um den Arbeitsbereich, variabler Neigungswinkel
 |  |
Eigenschaften*
- Live-Prozessbeobachtung
- Unterstützt ideal die Prozessoptimierung
- Großer optischer Zoombereich
- Hohe optische Bildqualität
- LED Beleuchtung*
- Feste Kameraposition oder schwenkbar um den Arbeitsbereich

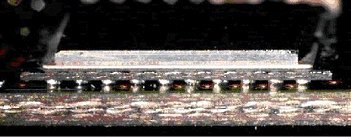

- Verschiedene Einblickwinkel erhältlich*
* Je nach Konfiguration
| Technische Daten | |
| Vergrößerung (Standard) | 34x @ 14" |
| Sichtfeld (Standard) | 6,2mm |
| Vergrößerung (ext.) | 63x @14" |
| Sichtfeld (ext.) | 3,4mm |
| Blickwinkel (um den Arbeitsbereich) | 270° |
| Neigungswinkel | 13°- 24° |
| Längsbewegung | 21mm |
| LED Beleuchtung* | 3W |
| CCD Videokamera | 1/3" |
| Datenblatt | Prozesskamera |

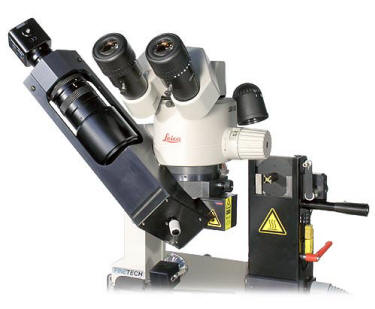

FINEPLACER® Split-Field-Kamera
Für eine hohe Genauigkeit benötigt man eine starke Vergrößerung. Daraus resultiert jedoch ein meist sehr kleines Bildfeld. Große Komponenten lassen sich somit kaum in gesamter Größe sehen.
Die Split-Field-Optik ermöglicht es, zwei gegenüberliegende Kanten eines großen Bauteils sowie die dazugehörigen Pads auf dem Substrat bei starker Vergrößerung zu betrachten.
Der Kniff dabei ist, zwei gegenüber liegende Ecken des Bilds in Richtung der optischen Achse zu verschieben. Vergrößerung sowie optische Verschiebung sind dabei stufenlos einstellbar.

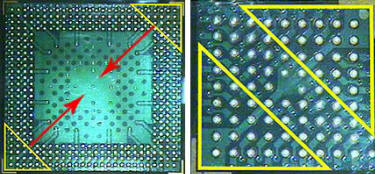

Axialverschiebung
Eigenschaften
- Perfekt geeignet für große Fine Pitch Bauteile
- Vergrößert das verfügbare Bildfeld
- Erweitert das Applikationsspektrum des Systems
- Robuste Konstruktion
- Einfache Bedienung
- Als positionier Kamera verwendbar
Datenblatt Splitfieldkamera
