Mit den Unterheizungs-Modulen können mittels Heißgas oder Inertgas, Leiterplatten vollflächig oder aber lokal begrenzt von unten erwärmt werden.
Die Vielfalt an verfügbaren Modellen garantiert eine optimale Lösung für fast jede Anwendung. Dabei wird beim FINEPLACER® auf eine intelligente Energieausnutzung statt auf exzessive Leistungswerte gesetzt.
Die Unterheizungs-Module sind Bestandteil des Integrierten Prozessmanagements (IPM), worüber das intelligente Zusammenspiel von Ober- und Unterwärme softwaregestützt gesteuert wird. Resultat sind eine besonders geringe thermische Belastung von Leiterplatte und Bauelement sowie höchste Prozessreproduzierbarkeit.
Alle Unterheizungsmodule sind an verschiedene Leiterplattengrößen anpassbar.
Eigenschaften*
* je nach Konfiguration

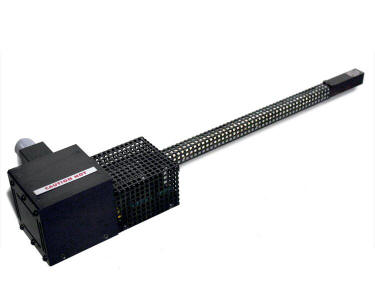

Technische Daten | |
Leistung (max) | 900W |
Gastemperatur (max) | 360˚C |
Flussbereich | 16 - 80Nl/min |
Flussauflösung | 8Nl/min |
Rampensteigung | 1 - 20K/sek |
Rampenauflösung | 1K/sek |
Anzahl der Heizzonen | 1 |
Heizbereich (max)1 | 12 x 12mm |
Optionale Diffusoren | |
Heizbereich (max) | 50 x 50mm |
Heizbereich (max) | 50 x 100mm |
Heizbereich (max) | 100 x 100mm |
1 Diffusor inklusive | |
Datenblatt | RB7 |
Eigenschaften*
* je nach Konfiguration
**Zur Bearbeitung kleiner Leiterplatten ist der Einsatz eines Zwischenadapters in den Positioniertisch erforderlich
Technische Daten | |
Leistung (max) | 1600W |
Gastemperatur (max) | 360˚C |
Flussbereich | 32 - 160Nl/min |
Flussauflösung | 16Nl/min |
Rampensteigung | 1 - 10K/sek |
Rampenauflösung | 1K/sek |
Anzahl der Heizzonen | 1 |
Heizbereich (max) | 280 x 250mm |
Heizbereich (min) | 280 x 100mm |
Datenblatt | RB11 |
Abbildung ähnlich

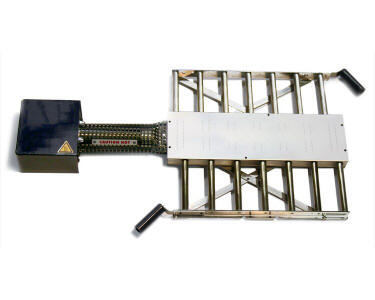

Flexieble und Leistungsstarke Heißluftunterheizung für die ganzflächige Erwärmung und Kühlung mittelgroßer bis sehr großer Leiterplatten mit hohem thermischen Bedarf.
Eigenschaften*
* je nach Konfiguration
Technische Daten | |
Leistung: | |
Segment 1 | 350W |
Segment 1+2 | 1050W |
Segment 1-3 | 2100W |
Beheizbare Flächen: | |
Leiterplattengröße (max) | 420 x 380mm |
Segment 1 | 190 x 95mm |
Segment 1+2 | 190 x 284mm |
Segment 1-3 | 285 x 380mm |
Gastemperatur (max) | 320˚C |
Flussbereich | 10 - 96Nl/min |
Flussauflösung | 16Nl/min |
Rampensteigung | 1 - 10K/sek |
Rampenauflösung | 1K/sek |
Anzahl der Heizzonen | 6 |
Datenblatt | RB20 |

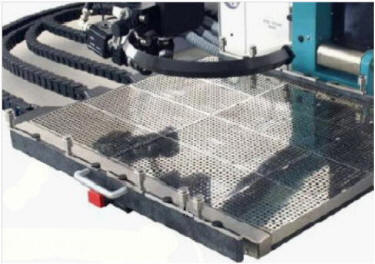

Flexieble und Leistungsstarke Heißluftunterheizung für die ganzflächige Erwärmung und Kühlung mittelgroßer bis sehr großer Leiterplatten mit hohem thermischen Bedarf.
Eigenschaften*
* je nach Konfiguration
Technische Daten | |
Leistung: | |
Segment 1 | 350W |
Segment 1+2 | 1050W |
Segment 1-3 | 2100W |
Segment 1-4 | 3500W |
Beheizbare Flächen: | |
Leiterplattengröße (max) | 460 x 480mm |
Segment 1 | 190 x 95mm |
Segment 1+2 | 190 x 284mm |
Segment 1-3 | 285 x 380mm |
Segment 1-4 | 475 x 380mm |
Gastemperatur (max) | 320˚C |
Flussbereich | 10 - 160Nl/min |
Flussauflösung | 16Nl/min |
Rampensteigung | 1 - 10K/sek |
Rampenauflösung | 1K/sek |
Anzahl der Heizzonen | 10 |
Datenblatt | RB15 |
Die Reproduzierbarkeit der prozessrelevanten Parameter ist für durchgängig fehlerfreie Ergebnisse Voraussetzung.

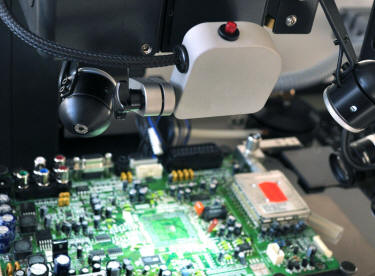

Der Prozess-Startsensor misst die Temperatur an einem definierten Punkt auf der Oberfläche der Leiterplatte. Nach einschalten der Unterheizung steigt die Temperatur der Leiterplatte, beginnend von einem unbestimmten Anfangswert. Sobald die Oberflächentemperatur einen (frei einstellbaren) Schwellenwert überschreitet, startet der Reworkprozess automatisch.
Somit ist ein gleichmäßiger Prozess unabhängig von der Ursprungstemperatur des Boards garantiert. Die thermische Belastung der Leiterplatte wird auf ein Minimum reduziert, gleichzeitig verkürzt sich die Prozesszeit deutlich.
Der Prozess-Startsensor ist optional erhältlich.
Eigenschaften*
Datenblatt Startsensor

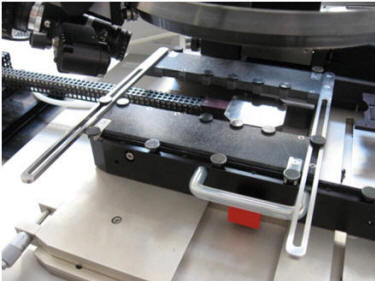

Zur Bearbeitung von Substraten die schmaler als der Diffusor der Unterheizung sind und wegen der Bauform der Unterheizung nicht in den Positioniertisch eingespannt werden können, wird der Zwischenadapter in die Keilschienen des Positioniertisches montiert.
Der Adapter kann über der Unterheizung bis auf 0mm zusammen geschoben werden und erlaubt somit auch die Bearbeitung sehr kleiner Leiterplatten mit der Unterheizung.
Der Zwischenadapter kann bei dem Unterheizungsmodul RB11 eingesetzt werden.
Datenblatt Zwischenadapter
